Intelligent Distributor DBC4F1
Beskrivning: DBC4F1 video distributör med 4 grenar och isoleringsskyddsfunktion.
-Kan användas som 4 ingångar (utomhus-stationer) kontrollant eller 4 utgångar (inomhus-stationer) kontrollant;
-Separerar isoleringsskydd utan att påverka andra enheter på bus system;
-Kortslutningsindikering för bekvämt underhåll;
-Periodisk själv-detekteringsmekanism för återhämtning.
IN-USE:Status indikator, den kommer att lysa när den tar emot en signal.
DIP Switch*DIP 1: Video match switch, den sista DBC4F1 i slutet av bus bör du sätta på den för att matcha videoimpedans
DIP Switch*DIP 2: Slumpmässig ström, om strömförsörjningen går in under uppstart
kort skydd på grund av överspänningsströmmen, ställ in den på ON för att spira
strömmen på.
Bus:Input port,bus connection port.
A,B,C,D:Utgångsport, koppla till inomhusmonitorer eller dörrstationer.

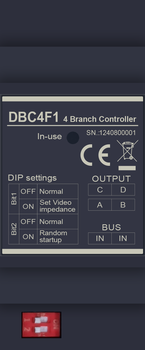

DBC4F 1 4 Branch Controller
In-use
DIP Setting
Set Video
impedance
Normal
Random
startup
Bit1 Bit2 OFF
ON
OFF
ON
Normal
OUTPUT
BUS
C D
A B
IN IN
C
Output
Output
D
A B
BUS
-1-
Notera:
• Driftläge: Skyddsläget kommer att aktiveras när dess anslutna enheter är kortslutna och strömförsörjningen för ABCD-utgångar kommer att stängas av, blinkande användningsindikator visar att distributören är i skyddsläge.
• Själv-detektering: Systemet kontrollerar automatiskt om kortslutningen är åtgärdad eller inte, återställ sedan strömförsörjningen, och användarindikeringen kommer att stängas av;
• Upptäckt period: Självupptäckt kommer att ske regelbundet enligt regler, och indikatorn för användning blinkar snabbt tre gånger när kontroll sker; Den första upptäckten kommer att ske inom 10 sekunder efter kortslutning;
Den 2:a detekteringen kommer att ske inom 60 sekunder efter den 1:a detekteringen;
Den 3:e detekteringen kommer att ske inom 5 minuter efter den 2:a detekteringen;
Den 4:e detekteringen kommer att ske inom 10 minuter efter den 3:e detekteringen;
Den 5:e härefter kommer att ske var 30:e minut;
Specification
Strömförsörjning : DC20~30V
Arbetstemperatur: -100
C~+400
C;
Ledningar: 2 tråds (icke-polaritet);
Dimension: 89(H)×71(W)×45(D)mm
Beskrivning: DBC4F1 video distributör med 4 grenar och isoleringsskyddsfunktion.
-Kan användas som 4 ingångar (utomhus-stationer) kontrollant eller 4 utgångar (inomhus-stationer) kontrollant;
-Separerar isoleringsskydd utan att påverka andra enheter på bus system;
-Kortslutningsindikering för bekvämt underhåll;
-Periodisk själv-detekteringsmekanism för återhämtning.
IN-USE:Status indikator, den kommer att lysa när den tar emot en signal.
DIP Switch*DIP 1: Video match switch, den sista DBC4F1 i slutet av bus bör du sätta på den för att matcha videoimpedans
DIP Switch*DIP 2: Slumpmässig ström, om strömförsörjningen går in under uppstart
kort skydd på grund av överspänningsströmmen, ställ in den på ON för att spira
strömmen på.
Bus:Input port,bus connection port.
A,B,C,D:Utgångsport, koppla till inomhusmonitorer eller dörrstationer.
DBC4F 1 4 Branch Controller
In-use
DIP Setting
Set Video
impedance
Normal
Random
startup
Bit1 Bit2 OFF
ON
OFF
ON
Normal
OUTPUT
BUS
C D
A B
IN IN
C
Output
Output
D
A B
BUS
-1-
Notera:
• Driftläge: Skyddsläget kommer att aktiveras när dess anslutna enheter är kortslutna och strömförsörjningen för ABCD-utgångar kommer att stängas av, blinkande användningsindikator visar att distributören är i skyddsläge.
• Själv-detektering: Systemet kontrollerar automatiskt om kortslutningen är åtgärdad eller inte, återställ sedan strömförsörjningen, och användarindikeringen kommer att stängas av;
• Upptäckt period: Självupptäckt kommer att ske regelbundet enligt regler, och indikatorn för användning blinkar snabbt tre gånger när kontroll sker; Den första upptäckten kommer att ske inom 10 sekunder efter kortslutning;
Den 2:a detekteringen kommer att ske inom 60 sekunder efter den 1:a detekteringen;
Den 3:e detekteringen kommer att ske inom 5 minuter efter den 2:a detekteringen;
Den 4:e detekteringen kommer att ske inom 10 minuter efter den 3:e detekteringen;
Den 5:e härefter kommer att ske var 30:e minut;
Specification
Strömförsörjning : DC20~30V
Arbetstemperatur: -100
C~+400
C;
Ledningar: 2 tråds (icke-polaritet);
Dimension: 89(H)×71(W)×45(D)mm
